Durante la construcción de un nuevo edificio de oficinas en la calle Vargas de Santander, el equipo de geotecnia se enfrentó a un desafío habitual en la zona: determinar la resistencia real de los depósitos arcillosos del subsuelo. Para ello, recurrimos al muestreo inalterado con tubo Shelby, una técnica que permite extraer muestras de suelo sin modificar su estructura, humedad ni tensiones internas. En Santander, donde la geografía combina una estrecha franja costera con laderas de montaña, la variabilidad del terreno exige métodos de prospección que conserven fielmente las condiciones de campo. Obtener muestras inalteradas es el primer paso para caracterizar parámetros clave como la cohesión y el ángulo de rozamiento, que luego se emplean en el diseño de cimentaciones y muros. Complementamos esta técnica con un estudio de mecánica de suelos para contextualizar los resultados dentro del perfil estratigráfico completo.
Una muestra inalterada de arcilla en Santander puede perder hasta un 40% de su resistencia si se extrae sin el cuidado adecuado.
Detalles técnicos del servicio en Santander
Desafíos técnicos típicos en Santander
Un error recurrente entre las constructoras que operan en Santander es asumir que los parámetros obtenidos de ensayos SPT son suficientes para el diseño de cimentaciones profundas. La realidad es que el SPT altera la muestra, proporcionando solo índices de resistencia, no valores de deformabilidad ni de tensión efectiva. Si se diseña un pilotaje en las arcillas del Cabo Mayor basándose únicamente en SPT, se corre el riesgo de subestimar los asientos diferenciales. El muestreo inalterado con tubo Shelby es la única forma de obtener curvas tensión-deformación representativas para modelos numéricos avanzados.
Nuestros servicios de Muestreo inalterado (tubo Shelby)
Además del muestreo inalterado, ofrecemos servicios complementarios para cubrir todas las fases de la campaña geotécnica en Santander.

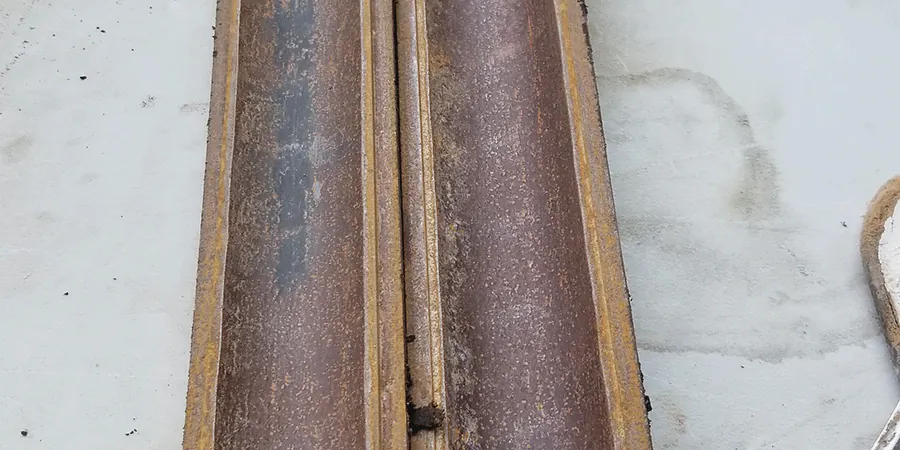

Extracción y sellado de muestras Shelby
Ejecutamos la hinca del tubo Shelby mediante equipo hidráulico montado sobre camión, garantizando una penetración constante a 2 cm/s. El tubo se sella in situ con tapones de goma y parafina, se etiqueta con coordenadas UTM y profundidad, y se traslada al laboratorio en nevera portátil para preservar la humedad natural.
Ensayo de compresión simple sobre muestra inalterada
Una vez recepcionada la muestra en laboratorio, se extrae del tubo Shelby, se talla y se somete a compresión simple según UNE 103-300. Determinamos la resistencia a compresión no confinada (qu) y la deformación de rotura, parámetros esenciales para el cálculo de capacidad portante en suelos cohesivos de Santander.
Preguntas frecuentes
¿Cuánto cuesta un muestreo inalterado con tubo Shelby en Santander?
El rango referencial para este servicio en Santander se sitúa entre 210 € y 540 €, dependiendo de la profundidad de extracción, el número de muestras y la accesibilidad del punto de sondeo. Para un presupuesto ajustado a tu proyecto, solicita una cotización con la ubicación exacta y el número de metros lineales previstos.
¿En qué tipo de suelos de Santander es recomendable usar tubo Shelby?
El tubo Shelby es especialmente adecuado para suelos cohesivos como las arcillas y limos plásticos que abundan en la franja litoral de Santander, desde la playa del Sardinero hasta el barrio de Cueto. En arenas sueltas o gravas, la muestra no se mantiene inalterada; ahí se prefiere el muestreo con sacatestigos de pared doble o el ensayo SPT.
¿Qué profundidad máxima se puede alcanzar con el muestreo Shelby?
Con equipo hidráulico estándar se alcanzan profundidades de hasta 30 metros en Santander, siempre que el terreno no presente obstáculos como cantos rodados o niveles cementados. La longitud de cada muestra recuperada es de 60 a 80 cm, y es común alternar tramos de Shelby con ensayos SPT para cubrir todo el perfil.
¿Qué normativa regula el muestreo inalterado en España?
La normativa principal es la UNE 103-100:1995, que especifica los procedimientos de obtención, manipulación y conservación de muestras inalteradas. Complementariamente se aplica la UNE-EN ISO 22475-1 y el Eurocódigo 7 (EN 1997-1:2004) en su apartado 3.5, que establece los criterios de calidad del muestreo según la categoría de la muestra (clase 1 para tubo Shelby).
